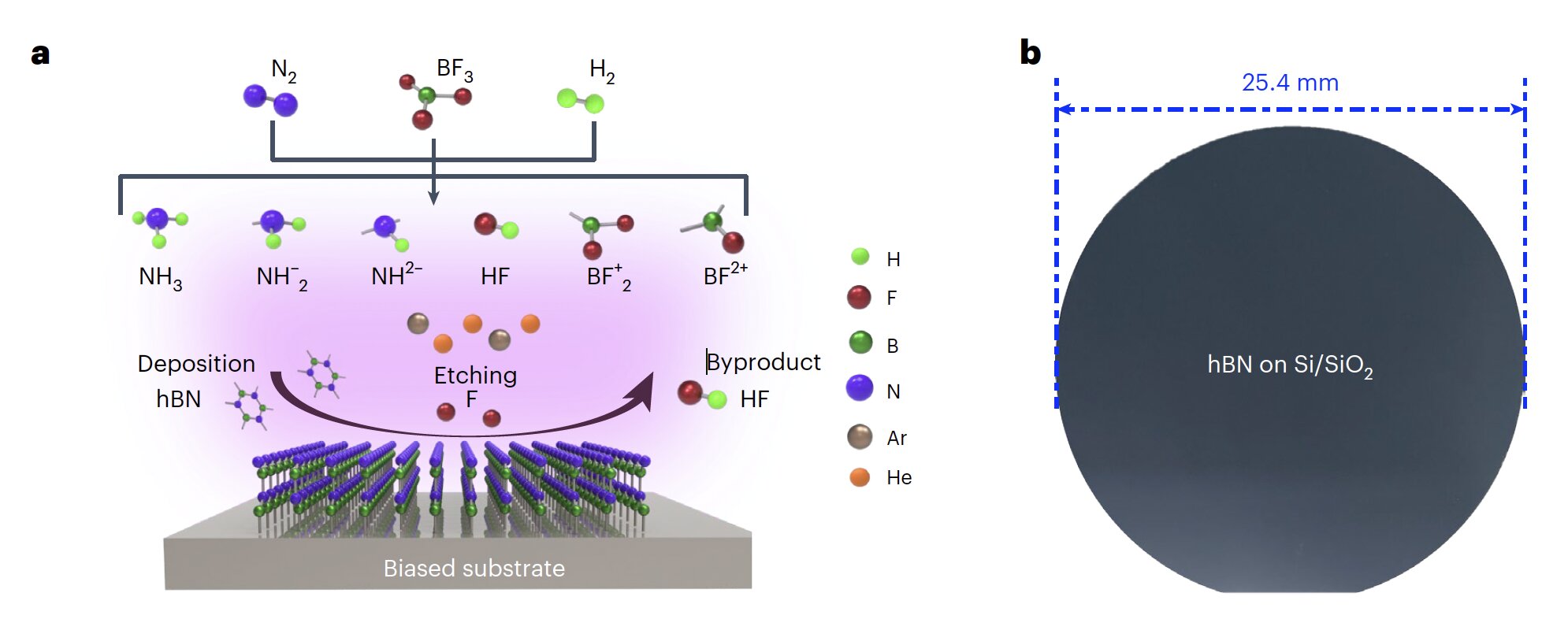

Memristers HBN sem transferência por PECVD compatível com CMOS. A) Planejamento do processo de crescimento. B) em wafer de 25,4 m-m, com uma fina camada de imagem clínica iCal da síntese de HBN diretamente (com uma fina camada de CO original2). Crédito: Nanotecnologia da natureza (2025). Dois: 10.1038/S41565-025-01988-Z
Material dual-dimensional (2D), substâncias cristalinas finas com apenas alguns átomos de espessura, suas contrapartes tridimensionais (3D) a granel têm inúmeras propriedades benéficas. Mais notavelmente, muitos desses materiais fluem mais facilmente que os materiais a granel, têm Bandg AP PS, geralmente mais flexível e ainda mais flexível para fingir dispositivos pequenos e compactos.
Os capítulos anteriores destacaram a promessa do conteúdo 2D de criar sistemas avançados, incluindo cálculos que imitam a função cerebral (ou seja, sistemas de computação neuromórfica) e chips que podem processar e armazenar informações (ou seja, sistemas de computação na memória). Um dos materiais que foram considerados particularmente promissores são o nitreto de Boron Phashkon (HBN), que é feito de moléculas de boro e nitrogênio dispostas em uma malha de favo de mel como grafeno.
Este material é um excelente isolador, possui um grande aplicativo Bandag que o torna transparente à luz visível, boa potência mecânica e mantém seu desempenho em temperaturas. Os desafios anteriores mostraram a possibilidade de criar e processamento de informações, que podem armazenar e processar informações, atuando como memórias e resistores (ou seja, componentes que controlam o fluxo de corrente elétrica em dispositivos eletrônicos).
Embora os mamuristores baseados em HBN possam ter um desempenho significativo, eles se mostraram desafiadores para se unir à atual tecnologia de Boretim-Semondutor (CMOS) baseados em silicone à base de silicone (CMOS). Os métodos de integração mais propostos são muito caros para aplicar em larga escala ou não receber dispositivos sem defeito.
Pesquisadores da Arizona State University, King Abdullah University Science F Science and Technology (Kaust) e outras instituições recentemente tiveram uma nova estratégia escalável para cultivar filmes de HBN em temperaturas compatíveis com CMOS e realizam memórias compatíveis com a eletrônica existente. Publicado em sua abordagem proposta, Nanotecnologia da naturezaA ressonância eletrônica de ciclotron depende da técnica chamada Testemunho de Vapor Químico Concedado em Plasma (ECR-PECVD).
“O nitreto de sixtcon boro (HBN) é atraente para dispositivos de troca resistiva não volátil (ou seja, membranas) devido à sua estabilidade eletrônica, mecânica e química restante”, escreveu Jing Zee, Ali Ebedy Yecta e seus colegas em seu artigo. “No entanto, a integração das membranas HBN com o Si-CMOS Electronics enfrenta desafios porque eles exigem síntese de alta temperatura (mais do que orçamento térmico) ou métodos de transferência que representam defeitos, afetando o desempenho e a confiabilidade do dispositivo.
“Introduzimos filmes de HBN em temperatura compatível com CMOS (<380 ° C) usando o vapor químico aprimorado por ressonância ciclotron de elétrons para realizar o HBN mamário compatível com CMOS, sem transferência, com excelentes características elétricas.
Usando sua estratégia proposta, os pesquisadores podem depositar diretamente na bolacha HBN sem transferi -la diretamente. Os filmes que eles fizeram eram muito semelhantes em grandes áreas e eram compostos de muitos cristais (ou seja, políticos).
Zee, Yacta e seus colegas escreveram: “Nosso estudo indica uma estrutura polincristal em características turbosticas e uma boa uniformidade no nível da bolacha (tamanho, forma e orientação) na morfologia”, escreveram Zee, Yecta e seus colegas. “Mostramos uma grande variedade de alto rendimento (~ 90%), estabilidade (resistência, retenção e repetição), precisão de programação para operação multistat por (> 16 estados) e membranas HBN com som de telégrafo aleatório mínimo”.
Usando os filmes baseados em HBN que eles fizeram, os pesquisadores criaram uma grande variedade de mamuristores, que foram vistos com um desempenho significativamente bem, mantendo seu desempenho. Além disso, eles integraram com sucesso as membranas com a tecnologia CMOS existente.
Os autores escreveram: “Integramos os dispositivos mamários diretamente em veículos de teste de CMOs diagicos industriais para mostrar excelente resistência, recebendo milhões de ciclos de programação com altos níveis de prontidão tecnológica”. “Isso apresenta um passo importante para a integração dos eletrônicos baseados em Memistor de HBN”.
No futuro, essa estratégia proposta pode contribuir para a integração de membranas com base no HBN ou outro conteúdo 2D com eletrônicos baseados em CMOs. Além disso, seu trabalho pode inspirar outros grupos de pesquisa a formar uma estratégia semelhante para a síntese confiável de filmes 2D de qualidade.
